Jbeam常见问题

遇到任何 jbeam 问题时，首要步骤应该是检查控制台（默认快捷键为 `），查找错误信息。

错误信息会以红色显示在控制台中，而警告信息则以黄色显示。

语法问题

最常见的问题类型是 jbeam 语法错误，这会导致解析器（parser）无法工作，相应的部件也无法加载。有关语法的更多信息，请参阅 jbeam 语法简介页面。

你应该能够在控制台中看到类似于 “无法解码JSON（Unable to decode Json）: /vehicles/vehicleName/jbeamFile.jbeam” 这样的红色错误信息，告诉你哪个文件没能被正确加载。

缺失引号

在书写字符串，尤其是节点名称时，非常容易犯的错误就是不小心漏掉了字符串开头或结尾的引号。

解析器通常能够比较准确地定位到这类问题。

例如下方的示例 jbeam：

    ["bd8l",0.31,1.68,0.52],
    ["bd8ll",0.64,1.68,0.52],

    //bed sides lower
    {"nodeWeight":0.4},
    ["bd9rr,-0.627,0.381,0.25], // 节点名称缺少引号。
    ["bd9",0.0,0.381,0.3],
    ["bd9ll",0.627,0.381,0.25],

    ["bd10rr",-0.627,0.706,0.25],
    ["bd10ll",0.627,0.706,0.25],

在控制台中会显示如下信息：

unable to decode JSON: /vehicles/pigeon/pigeon_bed.jbeam

JSON decoding error: [string “lua/common/json.lua”]:55: Invalid input near line 68, ‘[“bd9”,0.0,0.381,0.3],’

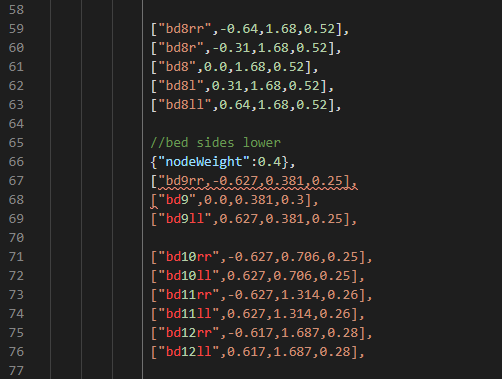

一个功能更强大的文本编辑器也会很有帮助，它可以高亮显示字符串，当有错误时会非常直观。下图是在 Visual Studio Code 中，将语言设置为 “JSON with comments” 时的示例。

缺失括号

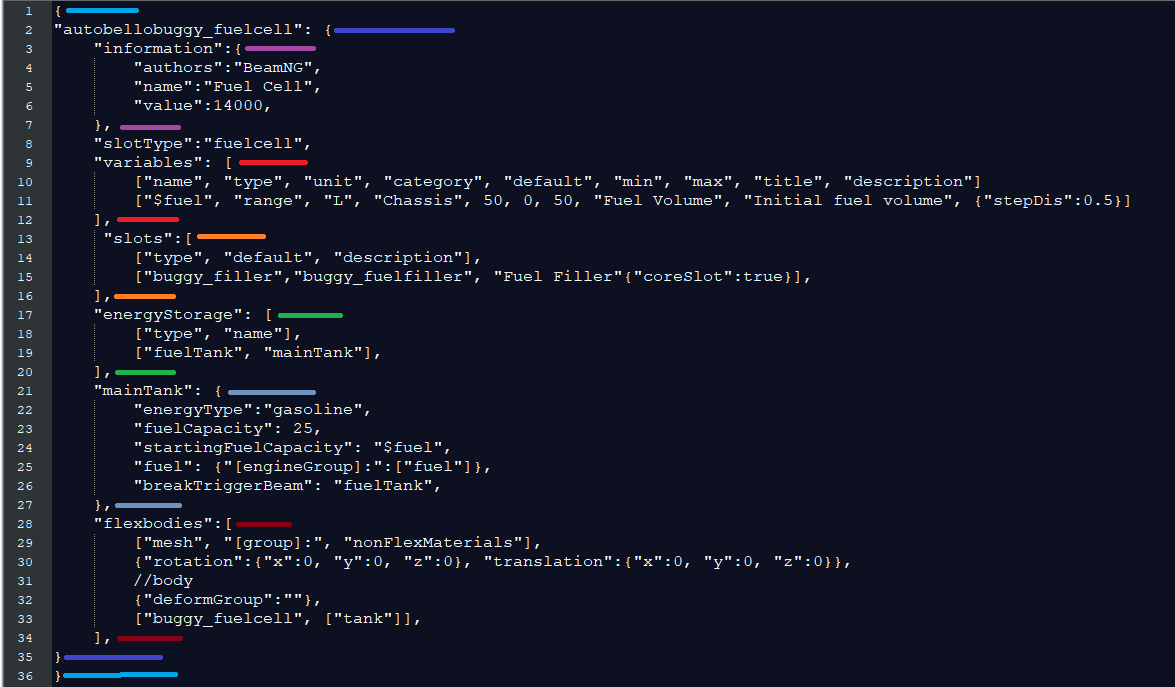

jbeam 文件中的所有内容都由括号分割为不同的部分。每个括号都必须有一个对应的闭合括号，否则解析器就会出错。

在控制台中，报错信息通常不会像字符串问题那样精确地定位错误，但一般会显示文件名以及大致出错的位置，通常是在包含错误的部分，或是紧接在后面的部分。

unable to decode JSON: /vehicles/pigeon/pigeon_bed.jbeam

JSON decoding error: [string “lua/common/json.lua”]:55: Invalid input near line 95, ‘“beams”:[’"’

重复的部件名称

如果你的 jbeam 文件中有两个拥有相同名称的部件，你将在控制台中看到如下错误信息：

Duplicate part found : pigeon_hood from file /vehicles/pigeon/pigeon_hood.jbeam

在这种情况下，后出现的那个部件会覆盖先出现的那个同名部件。为避免这种情况，你需要删除或重命名其中一个部件。

请注意，报错信息中所列出的部件是第二次被找到的，第一次出现的同名部件很可能是在其他文件中。

柔体（Flexbody）相关问题

柔体相关问题会导致部件的 jbeam 结构可以正常加载，但柔体本身不会显示出来。

柔体位置偏移

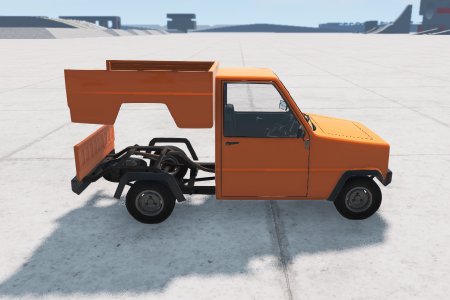

如果柔体在游戏中显示但位置不正确，即使在 Blender 里的位置看起来是对的，通常是该部件的原点（origin）偏移了。

要修复这个问题，请参考建模指南。

缺失柔体错误

如果游戏无法找到你的柔体，在控制台会显示如下提示：

Failed to get render mesh MeshName

这通常意味着你的模型网格不在模组文件夹内的 dae 文件中，或者是在柔体部分给模型命名时存在拼写错误。

缺失节点组(nodegroups)

如果模型没有显示，并且控制台没有报错，通常意味着柔体部分引用的节点组内没有任何节点。

这种情况通常是因为在分组定义时拼写出错，无论是在柔体部分还是在节点部分都有可能。

VY 节点错误

VY 节点错误会在控制台中显示如下内容：

FLEXBODY ERROR on mesh MeshName: VY node not found

这意味着物理引擎无法正确地将柔体映射到定义的节点集合上，可能有以下几个原因：

第一个原因是节点数不够。物理引擎至少需要为每个柔体分配 3 个节点，最好更多，才能正确计算变形。

另一个常见问题是节点之间的相对位置。如果节点都在一条直线上或在一个扁平平面内，游戏可能无法将柔体正确映射到节点上，于是会报出 VY 错误。

最后一个可能的问题是节点没有很好地覆盖柔体。如果柔体的某些部分距离分配的节点太远，游戏将无法根据节点坐标准确地插值柔体位置。

对于上述所有情况，最佳方案是为柔体的节点组增加更多节点，或分配额外的节点组。

未分配材质

如果你在 Blender 中没有为模型分配材质，模型将不会显示，并且控制台会出现如下错误信息：

Mesh [MeshName] has no material assigned… cant be rendered

结构性问题

结构性问题通常不会导致控制台报错，但会导致你的 jbeam 在游戏中出现可见的问题，比如抖动、过度松垮等现象。

大多数情况下，不要忘记再次检查你的 beam 参数。部件容易变形、悬挂表现异常，很可能是因为变形设置（deform）过低，刚度/阻尼不适合该用途，或者参数范围设置不正确。

载入后结构塌陷

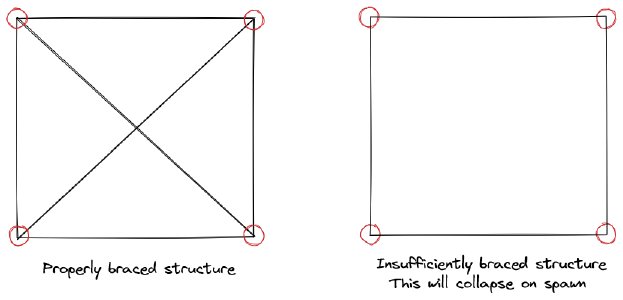

部件在载入后结构塌陷，通常原因是 jbeam 缺乏堆叠支撑（bracing）。请阅读jbeam 介绍页面获取更多信息。

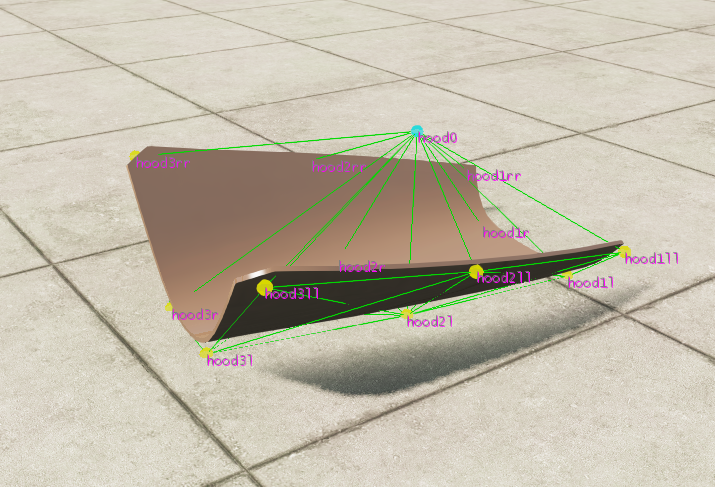

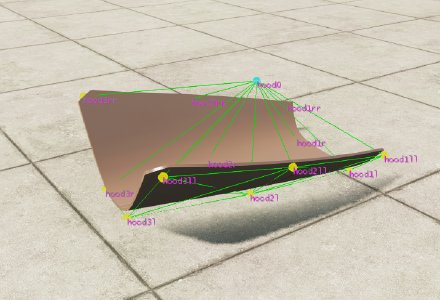

对于扁平部件，你可能还需要使用“加固节点”（rigidifier node），即一个没有碰撞、但位置偏离于表面的节点，并与面板上的所有节点相连。如果你已经添加了加固节点，可能需要将其进一步远离面板表面。

不稳定性

在 BeamNG 中调试 beam 结构时，最大的问题之一就是结构出现不稳定现象。

你可能会遇到几种不同级别的不稳定。其中最严重的情况是：当问题 beam 无法断裂时，车辆在生成时会直接消失，并伴随出现“不稳定性检测到（instability detected）”的消息。

不过，不稳定也可能会导致可以断裂的部件在生成时直接脱落，或者只是原地抖动和震荡。在“应力（Stress）” beam 调试视图下，这类问题非常容易发现，因为这些 beam 会从亮蓝色快速闪烁到亮红色。

导致这种现象的原因通常是 beamSpring 和/或 beamDamp 值过高，相对节点质量（nodeWeight）来说不合适。解决办法是降低 beamSpring/Damp 的数值，或者增加 nodeWeight。不稳定也可能由于节点在生成时被推挤而产生或加剧，因为这样会给结构增加额外负载。

面板部件或悬挂在生成时被推出或震动

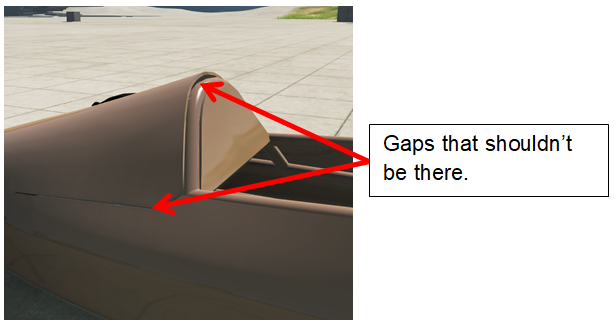

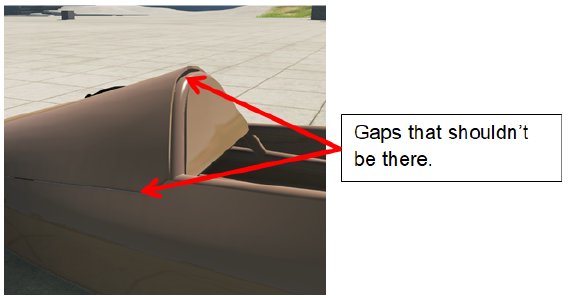

对于面板和悬挂部件来说，一个常见的问题是：节点在生成时位于三角形内部，然后被推出表面。这种现象通常表现为面板缝隙在生成后变宽，或部件原地震动。这类问题也可以通过观察应力调试视图中 beam 应力在载入后上升来发现。

这种类型的问题有两种可能的解决方法。第一种（通常推荐用于车身面板）是调整节点的位置，确保生成时没有节点发生穿模。

在一些如悬挂这样的情况中，为了保证良好的悬挂几何，节点位置十分关键，这时也可以将 “selfCollision” 设置为 false。但请注意，这样会让该部件可以自由穿透车辆其他部位，这可能并非你所期望的表现。

生成后出现大幅度变形

车辆刚生成就出现大幅度变形，可能有以下几种原因。

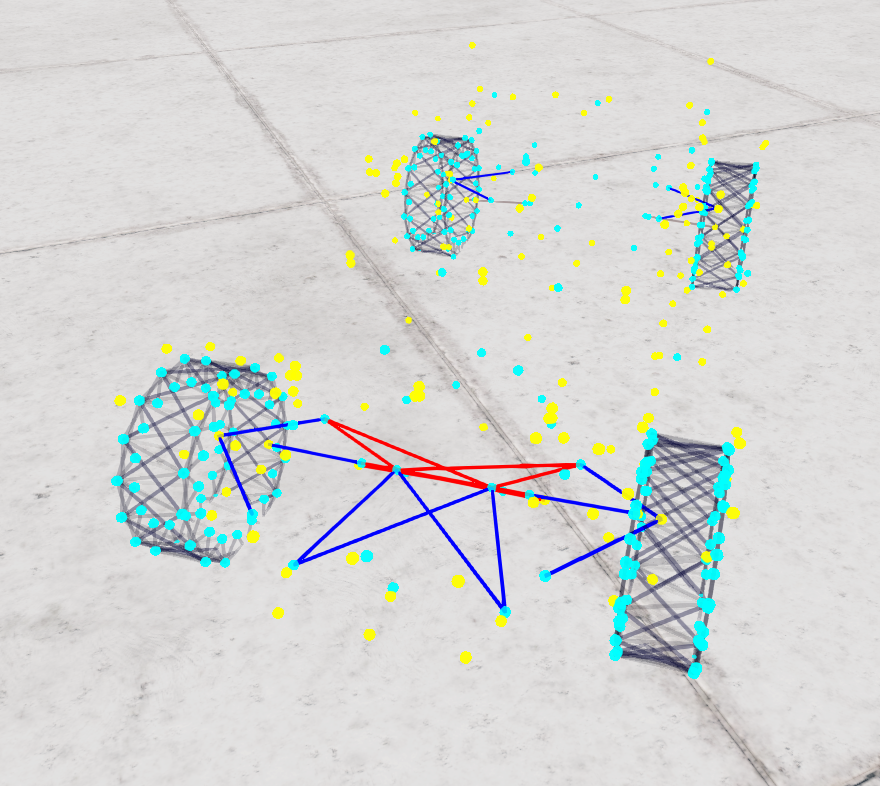

第一个可能原因是 slidenode 与其导轨未对齐，导致生成时节点会剧烈地回到应有位置。这种现象可以通过暂停物理并使用应力调试模式观察，受影响的 beam 会在没有预压的情况下显示为受力状态。

另一种可能是结构不稳定，在发生一定程度变形后才趋于稳定。要确认这一点，可以在车辆生成的瞬间，通过 100 倍慢动作观察应力调试视图。你会看到车辆一生成就有振动发生。解决办法请参阅前文关于不稳定性的修复部分。

还有一种可能是 beam 预压缩值过高或过快。请确保没有错误地给 beam 设置了过高的预压值。如果只是预压变化过快，可以像下面这样在 beam 代码中通过设置 beamPrecompressionTime 来减缓变化速度：

["fx5l","st1l", {"beamPrecompression":"$=$toe_FR-$steer_center_F","beamPrecompressionTime":0.5}],

属性泄漏（Leaking properties）

属性泄漏是指某个本不应受到 breakgroup、deformgroup、碰撞属性等影响的部件，却意外地受到了这些属性的影响。

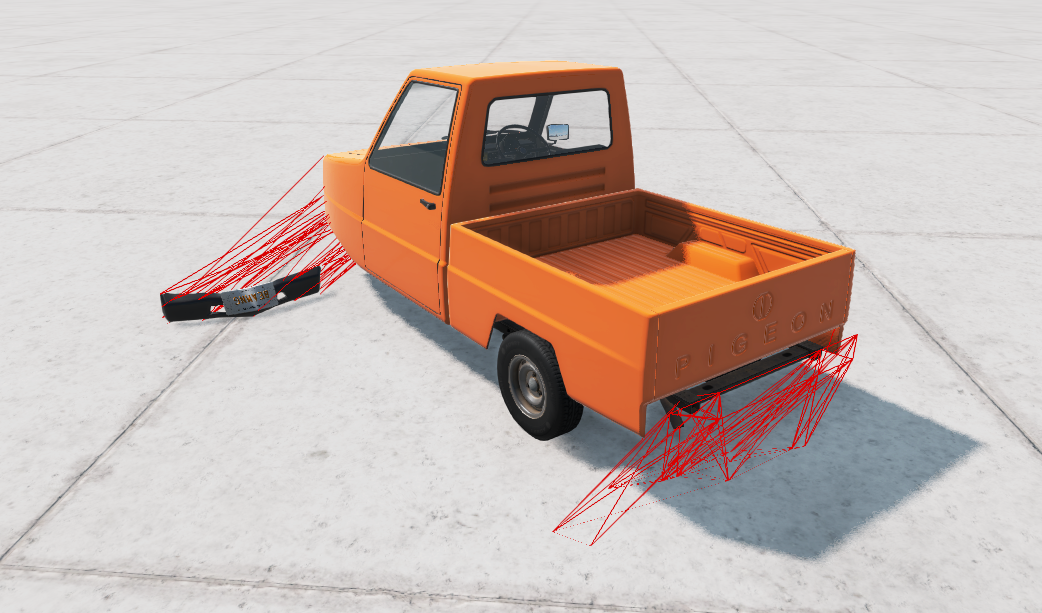

例如，breakGroup 泄漏可能导致当你移除前保险杠时，后保险杠也跟着断裂或消失。

对于 breakgroup 和 deformgroup，这种问题在它们各自的调试视图中非常容易察觉。

为避免这类问题，最简单的做法是在每个部件末尾添加如下语句，将相关属性重置为默认值：

// beams 的闭合语句
{"breakGroupType":0},
{"deformGroup":""},
{"optional":false},
{"breakGroup":""},
{"beamPrecompression":1, "beamType":"|NORMAL", "beamLongBound":1.0, "beamShortBound":1.0},

有时候，建议使用表格行修饰符（table row modifiers），以彻底消除属性泄漏的风险。

其他常见控制台报错

在发布模组前，一个良好的习惯是查看控制台，确认没有任何报错，即使模组看起来已经可以正常加载。

这些报错会影响性能，也会让你在排查真实问题时变得更加困难。

下面列举一些常见但对模组功能没有明显影响的错误信息：

重复 beam

重复 beam 通常发生在打字错误或复制粘贴时出错。当出现这种问题时，控制台会显示黄色警示信息：“duplicated beam between nodes”

duplicated beam between nodes: node1 and node2

解决方法很简单，只需删除多余的 beam 引用即可。

节点缺失

你可能会看到另一个报错，但它未必会影响你的模组实际功能：节点缺失（missing node）错误。控制台会类似这样显示：

link target not found : beams/1787 > nodes/nodeName id1:nil, id2:nil, partOrigin: PartName - DATA DISCARDED

这通常是拼写错误造成的，也可能是你在删除某个节点后，忘记移除用到该节点的 beam 或三角形导致。

如果节点缺失是由于当前部件选择没有该节点引起，推荐为相关 beam 设置 “optional” 属性。

flexbody 缺失

如果你在制作 jbeam 时参考了其他已有 jbeam，或者对 flexbody 做过修改，可能会遇到如下问题：
