角梁

该特性从 BeamNG.tech 与 .drive 0.5.3 版本起支持，适用于最新版本。

角梁（L-Beams）用于抵抗两根梁之间的夹角变化。

由3个节点定义，角梁创建在节点1与2之间。节点1与3、节点2与3之间必须已存在梁。

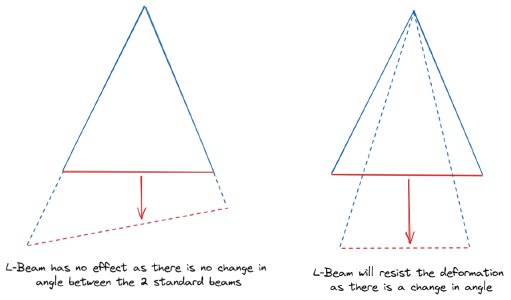

角梁只在两根标准梁夹角发生变化时施加力，仅角梁长度变化并不会触发该力。

主要用途是轮胎：为胎体提供横向刚度，同时允许侧壁在载荷下自由压缩；也用于板簧。

必要参数

参见梁（Beams）页面。

id3

name

string

type

第三个节点的名称。

当[id1,id3]与[id2,id3]之间的夹角发生变化时，L-beam（[id1,id2]）会产生抵抗。

["node1","node2", {"id3:":"node3"}],

示例

一个基础的角梁。

{"beamType":"|LBEAM"},
{"beamSpring":10000,"beamDamp":30},
{"beamPrecompression":1.0},
["node1","node2", {"id3:":"node3"}],
{"beamPrecompression":1},

用于卡车板簧的角梁。注意其有较高的阻尼值与初始预压缩。

//leaf spring
{"beamType":"|LBEAM"},
{"beamSpring":265140,"beamDamp":1880},
{"beamPrecompression":0.957},
["ax2r","le1r", {"id3:":"axsr","tag":"susp_RR"}],
["ax2l","le1l", {"id3:":"axsl","tag":"susp_RL"}],
["ax2r","lf1r", {"id3:":"axsr","tag":"susp_RR"}],
["ax2l","lf1l", {"id3:":"axsl","tag":"susp_RL"}],
{"beamPrecompression":1},
