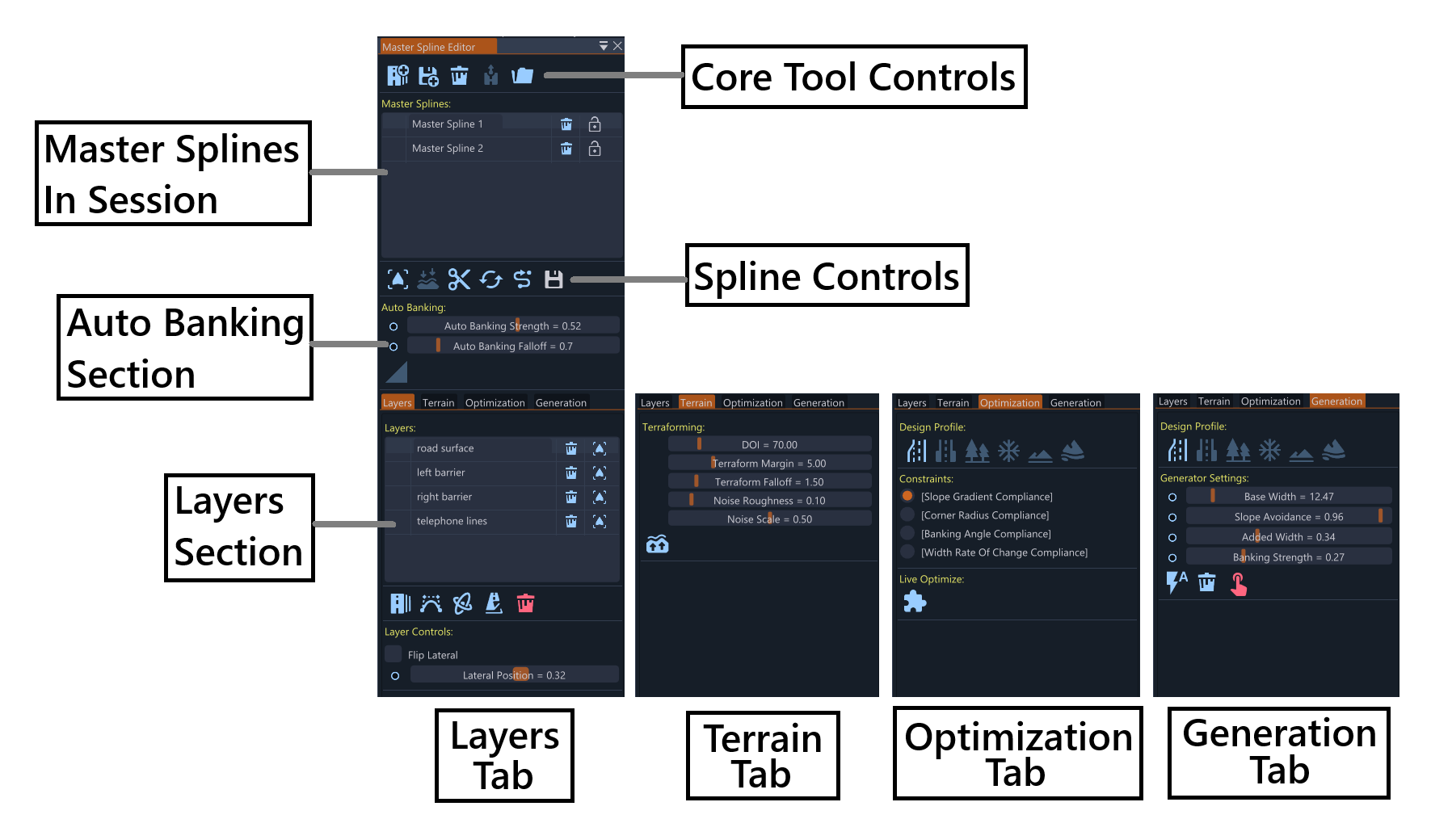

工具窗口布局

主样条工具窗口

主工具控制区

最上方的一排为核心操作：

• 添加新的主样条：在场景中创建一个新的主样条。鼠标光标会变为紫色，允许用户在地图上点击以放置节点并绘制主路径
• 从 PNG 掩码导入主样条：从导出的 PNG 掩码文件中加载样条。适用于导入之前制作的主样条布局或在会话间共享主设计
• 移除所有主样条：清除本次会话中的所有主样条。此操作无法撤销
• 切换样条锁定开关：在自由和平移锁定（锁定样条）模式间切换。自由模式允许正常移动，锁定模式可以防止误操作导致样条被修改
• 导出当前会话主样条为 PNG 掩码：将当前会话的主样条导出为 PNG 掩码文件，适合用于分享主样条布局或备份

主样条部分

样条列表

• 会话管理：列出当前会话中的所有主样条
• 单独控制项：每一行样条包含：
  • 可编辑名称字段：输入该样条标识名称的文本框
  • 移除样条按钮：删除该主样条
  • 启用/禁用开关：控制该主样条是否激活

样条操作区

以下按钮针对选中的主样条（列表中高亮项）操作：

• 跳转到主样条：将相机移动并聚焦到所选主样条，方便快速定位远处主路径
• 贴合地形开关：启用/禁用主样条自动贴合地形，开启时，主样条会自动顺应地表轮廓
• 拆分样条：在选中的节点处分割样条，生成两条独立的主样条
• 翻转样条方向：将样条方向前后调换，同时反向所有关联图层的方向
• 简化样条：在不改变曲线形状的前提下减少节点数量，适合清理复杂主路径
• 导出选中主样条为GLTF格式：将当前主样条及其全部关联图层及属性导出为GLTF文件

自动横坡区

基于样条曲率的自动横坡调节控件：

• 自动横坡开关：启用或禁用自动横坡，开启后系统会依据曲线半径自动调整横坡角度
• 横坡强度滑块：调节横坡强度，0为无横坡，1为最大横坡，数值越大，急弯处横坡越明显
• 横坡衰减滑块：调节横坡从弯道向外延伸的衰减速度，数值越小过渡越平滑

多标签系统

高级功能通过四个标签页进行归类：

图层标签

图层列表

每行图层展示：

• 可编辑图层名称栏：输入该图层标识名的文本框
• 移除图层按钮：删除该特定图层
• 跳转关联样条工具按钮：切换世界编辑器至关联工具（网格样条、道路样条、组合样条或贴花样条）

每个图层代表其他样条工具中的一条样条，允许主样条同时控制多个关联样条。

图层创建按钮

• 添加新道路样条图层：创建一条与主样条关联的道路样条，可进行道路布置和设计
• 添加新网格样条图层：创建一条与主样条关联的网格样条，可沿路径分布网格
• 添加新组合样条图层：创建一条与主样条关联的组合样条，适用于复杂装配的精准布设
• 添加新贴花道路图层：创建一条与主样条关联的贴花样条，便于控制贴花布置
• 移除所有图层按钮：清空会话中的所有图层（并从相关工具中删除所有关联样条），用于新一轮设计

图层控制项

• 横向位置滑块：设置图层对主样条中心线的横向偏移，实现精确的元素布置
• 反转横向选框：将图层方向由起点-终点切换为终点-起点，方便创建镜像或反向布局

地形标签

高级地形修改能力：

地形塑形控件

• 地形塑形按钮：执行地形塑形操作，将周围地形修改为与主样条设计相符
• 影响范围（DOI）滑块：控制地形塑形影响周围地形的半径（0-500米），调节整体地形改造范围
• 塑形边距滑块：在样条周围生成扁平区（1-20米），保证路径周围地形平顺
• 塑形过渡滑块：控制地形与周围过渡的速度（1-5），决定受影响地形到自然地形的转变平滑程度
• 噪声粗糙度滑块：地形细节起伏的幅度（0-1），为地面增加细节与自然纹理
• 噪声缩放滑块：地形纹理细节的频率（0-1），调节地面起伏的尺度与密度

地形塑形系统可自动调整周围地形，使其贴合主样条，生成与地貌完美融合的真实道路网络。

优化标签

设计剖面区

六种道路设计规范约束按钮：

• 高速公路：适合高速行驶的宽缓道路，弯道平滑，横坡最小，高效的远距离行驶
• 盘山公路：蜿蜒曲折、横坡较大的山路，适合复杂崎岖地势
• 主要乡村公路：曲率与横坡适中的乡间道路，兼顾行驶安全与乡村路况
• 次级公路：城市与郊区的小型道路，弯道更急，横坡更大
• 未铺装小径：贴合自然地形的野外道路，适于休闲或功能性通行
• 越野道路：限制极少、调节极大的极端道路，适合在特殊地形下自由铺设

约束选择按钮

四种道路优化约束选项：

• 坡度约束：限制最大坡度，确保车辆可安全通行
• 曲率半径约束：保证弯道半径不小于最小值，维持转弯安全
• 横坡约束：控制最大横坡角度，提升过弯支撑
• 宽度约束：保证道路宽度一致，满足车辆通行需求

实时优化区

• 实时优化开关按钮：根据所选设计剖面与约束，实时自动调整样条路径，自动优化并满足工程规范

生成标签

设计剖面区

与优化标签设计剖面区相同，保证优化与生成设置一致。

生成设置区

四个滑块调节路径生成参数：

• 基础宽度滑块：设置生成路径的基础宽度，决定道路主体尺寸
• 避陡滑块：控制生成器避开陡坡的程度，优先选择平缓路线
• 附加宽度滑块：根据弯道半径，补充额外宽度，保证转弯区域的宽敞
• 横坡强度滑块：控制生成道路的横坡幅度，提升过弯安全和舒适性

路径生成控件

• 自动生成预览路径按钮：用当前参数生成路径预览，方便用户在生成前验证设计效果
• 移除预览路径按钮：清除当前预览路径（仅预览存在时可见），移除临时设计
• 将预览路径转为主样条按钮：将预览路径正式转为主样条（仅预览存在时可见），最终确定并生成道路设计

路径生成系统采用A-Star/Dijkstra算法，自动生成服从地貌且满足选定设计约束的真实道路。
