工具简介

网格样条工具（Mesh Spline Tool）为用户提供了一个用于沿样条线布置静态几何体（如路障、围栏、路灯等）的工作空间。在工具窗口中，用户可以新增一个网格样条线，为样条线构建一组 TSStatic 网格组件（包括起始端盖和终端盖），并可同时管理多个网格样条。

实用的按钮、复选框和滑块允许用户调节间距、网格行为、与地形贴合、朝向（本地、世界或地形向上法线）、以及组件沿样条线分布的随机变化与分布。快捷的“跳转到”和聚焦控制帮助用户在迭代过程中快速聚焦到当前编辑的样条线段。

在构建时，网格会根据当前间距和朝向设置分布于样条线上。在细化环节，用户可以调整法线、与地形贴合，并用鼠标编辑节点来完成精细对齐。该工具无需传统的保存/加载操作，而是通过直接从场景网格中恢复现有样条线，将样条视为临时编辑结构，而非持久数据。

样条线的创建和编辑只需用鼠标操作——左键点击放置节点，拖动移动节点，并可结合键盘快捷键完成更多操作。Mesh Spline Tool 可作为独立工具使用，也可与主样条链接，实现与其他工具的协同编辑。

你可以创建什么

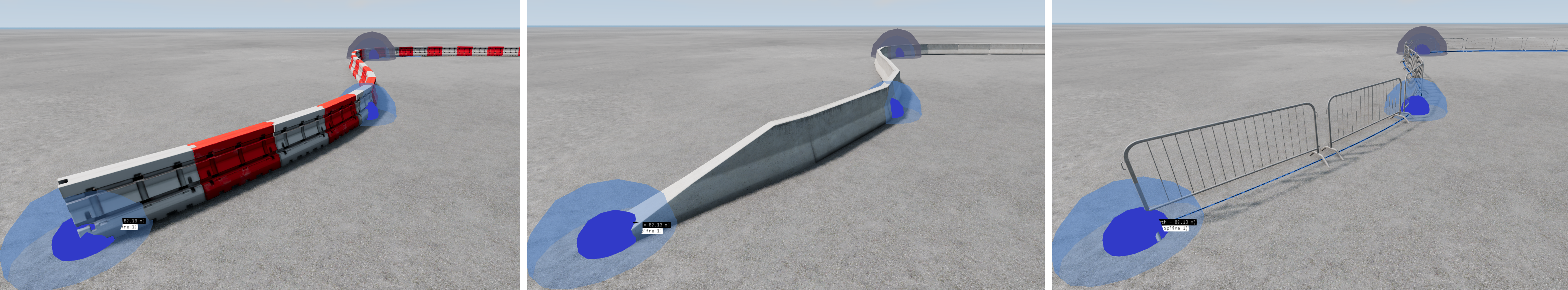

网格样条工具演示范

关键概念

样条线（Splines）：用于创建和编辑路径，定义组件沿样条线分布的路线。

节点（Nodes）：位于样条线上的点，可通过鼠标精准放置和编辑，用来控制样条的形状和路径。

TSStatic 网格：可以沿样条线布置的三维静态网格对象，包括起始/终端端盖、主体组件及其他构成完整样条网格的静态几何体。

组件集（Component Sets）：一组协同工作的网格，拥有可配置的间距、朝向和分布等设定，决定了对象沿样条路径的具体排列方式。

随地形贴合（Conform to Terrain）：控制网格与地表的贴合方式，实现精准的垂直分布。

朝向（Orientation）：控制网格的朝向，包括本地坐标、世界坐标、地形向上法线系统，实现精准放置。

撤销/重做历史（Undo/Redo History）：所有调整都会被记录，便于试验不同方案，用户可随时撤销或恢复更改。
